Усилитель электрогидравлический УЭГ.С

Усилитель электрогидравлический УЭГ.С предназначен для управления гидравлическими исполнительными механизмами пропорционально электрическому входному сигналу.

Технические характеристики:
• Пределы изменения входного электрического непрерывного токового сигнала постоянного тока: минус 100 - 0 - плюс 100 мА.
• Сопротивление входной цепи: 60 ± 10 Ом.
• Индуктивность входной цепи: не более 2Гн.
• Эффективное значение тока осцилляции (переменная составляющая частотой 250+50 Гц, наложенная на входной сигнал): от 5 до 8мА.
• Давление питания: 1,6-32 МПа.
• Рабочая среда: минеральные масла.
• Рабочий диапазон температур масла: от +20 до +70 °С.
• Расход масла (при перепаде давления на усилителе 10 МПа и максимальном входном сигнале):
- УЭГ.С-10 - 10±1 л/мин;
- УЭГ.С-16 - 16±1,6 л/мин;
- УЭГ.С-25 - 25±2,5 л/мин;
- УЭГ.С-40 - 40±4 л/мин;
- УЭГ.С- 63 - 63±6,3 л/мин;
- УЭГ.С-100 - 100±10 л/мин;
- УЭГ.С-200 - 200±20 л/мин;
- УЭГ.С-500 - 500±50 л/мин.
• Зона нечувствительности при давлении питания 32 МПа от диапазона изменения входного сигнала, не более: 0,4 %.
• Частота соответствующая фазовому сдвигу 90° (при входном сигнале 20% от максимального), не менее:
- УЭГ.С-10; УЭГ.С-16; УЭГ.С-25 и УЭГ.С-40 - 220 Гц;
- УЭГ.С-63. и УЭГ.С-100 - 120 Гц;
- УЭГ.С-200 - 70 Гц;
- УЭГ.С-500 - 27 Гц.
• Средняя наработка на отказ Т0 с учетом технического обслуживания, регламентируемого инструкцией по эксплуатации: 66700 ч.
• Полный средний срок службы (при среднегодовой наработке 2600 ч. и перепаде давлений на усилителе 10 МПа): не менее 8 лет.
• Масса, не более
- УЭГ.С-10; УЭГ.С-16; УЭГ.С-25 и УЭГ.С-40 - 2,1 кг;
- УЭГ.С-63 и УЭГ.С-100 - 2,7 кг;
- УЭГ.С-200 - 3,8 кг;
- УЭГ.С-500 - 7,8 кг.
• Габаритные размеры:
- УЭГ.С-10; УЭГ.С-16; УЭГ.С-25 и УЭГ.С-40 - 101x117x122 мм;
- УЭГ.С-63 и УЭГ.С-100 - 115x121x 35 мм;
- УЭГ.С-200 - 138x125x142 мм
- УЭГ.С-500 - 180x151x162 мм

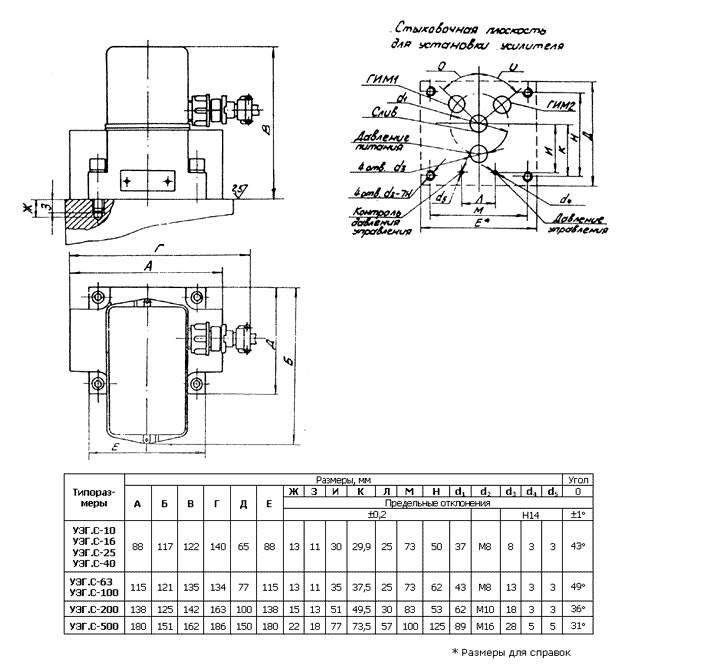

Монтажный чертеж усилителя
