Электрогидрореле КЭГ
Электрогидрореле КЭГ предназначено для дистанционного электрического и местного (ручного) управления гидравлическими и пневматическими исполнительными механизмами двухстороннего и одностороннего действия.
Климатические условия
Температура от +6 до +55°С, относительная влажность 100% при температуре 25°С (исполнение У2 по ГОСТ 15150-69).
Условия, соответствующие маркировке IP55 по ГОСТ 14254-96.
Технические характеристики
• Рабочая среда:
- минеральные масла: вязкость от 20 до 70 мм2/с, класс чистоты не ниже 12 по
ГОСТ 17216-71, температура от +20 до +60°С;
- вода с допустимыми: осадком не более 5 г/л, с частицами минеральных удобрений (аммиачная селитра, аммофос или хлористый натрий) не более 1%, температура - от +5 до +55°С;
- воздух: класс чистоты не ниже 10 по ГОСТ 17433-80, температура от +20 до
+60°С.
• Давление рабочей среды, МПа (кгс/см2):
- масло и вода не более 1,6 (16,0);
- воздух не более 1,0 (10,0).
• Условный проход: 8 мм.
• Масса: не более 4,7 кг.
Модификации и их отличительные признаки
|
Характеристика |
Модификация |
|||
|
КЭГ-Д-16/8 |
КЭГ-И-16/8 |
|||
|
Режим работы |
длительный |
импульсный (кратковременный) |
||
|
Управляющий сигнал - напряжение постоянного тока, В |
24 |
+2,4 |
Положительная полярность |
|
|
24 |
+2,4 |
|||
|
-3,6 |
||||
|
-3,6 |
Отрицательная полярность импульса: |
|||
|
6 |
+0,6 |
|||
|
-0,9 |
||||
|
Длительность импульса, с |
- |
≥1 ≤20 |
||
|
Потребляемая мощность, Вт, не более |
3,5 |
6,0 |
||
|
Напряжение срабатывания, В, не более |
18 |
18 - при положительной полярности импульса |
||
|
Напряжение отпускания, В, не более |
- |
От 1 до 4 - при отрицательной полярности импульса |
||

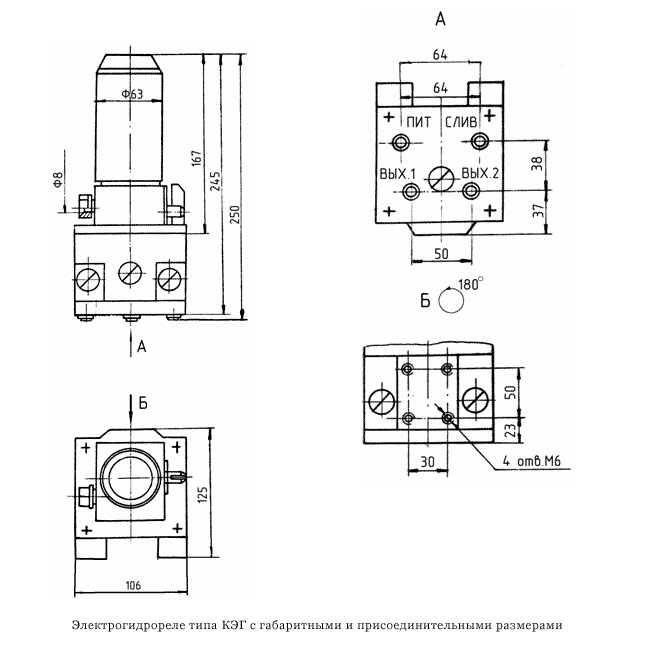

Электрогидрореле типа КЭГ с габаритными и присоединительными размерами
